河北固泰公司背靠河北冀东南丰富的钢铁资源基础,在2006年投入1.2亿元启动了大规模的专业化方钢式重型地下管廊支架生产基地建设。该公司依靠严谨的设计理念、精湛的生产工艺,打造出一系列可适应各种复杂地下环境、安装快速且使用寿命长的优质管廊支架产品,充分体现了企业独特的产业定位和先进竞争力。
![方钢式重型地下管廊支架](http://www.guanlangzhijia.com/wp-content/uploads/2024/07/fg004.jpg)

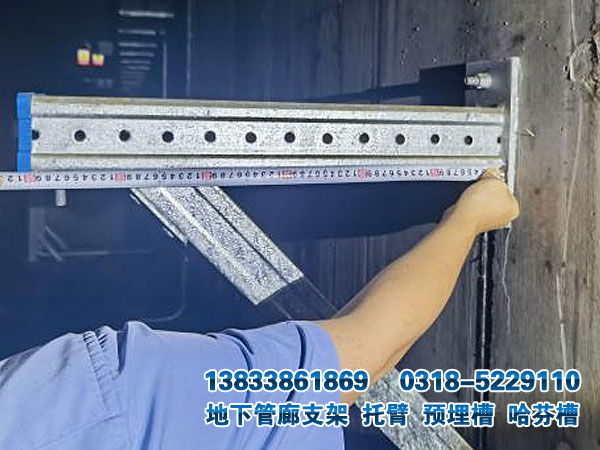

方钢式重型地下管廊支架
方钢式重型地下管廊支架是指采用方钢作为主要承载结构的地下管廊支架,适用于承受较重荷载和支持大型管道、电缆等设备的场景。
方钢式重型地下管廊支架通常由方钢管、连接板、横梁等部件组成,通过焊接或螺栓连接等方式进行组装。方钢管具有优良的力学性能和承载能力,能够承受较大的压力和弯矩,确保支架的稳定性和安全性。连接板和横梁则用于连接方钢管,构成整体的支架结构。
这种支架的设计考虑到地下管廊的特殊环境和要求,如防水、防腐、耐候等,因此表面通常进行喷砂除锈、热镀锌等处理,以提高其耐腐蚀性和耐久性。
方钢式重型地下管廊支架适用于地下管廊中需要承受较大荷载和支撑大型设备的场景,如大型排水管道、电缆桥架等。其结构坚固、承载能力高,能够有效地保证管道和设备的稳定运行和安全。
在安装和维护方面,方钢式重型地下管廊支架通常需要根据具体的工程图纸和规范进行安装和调试,确保其承载能力和稳定性符合设计要求。同时,在使用过程中也需要进行定期的检查和维护,及时发现并处理可能存在的问题和隐患,确保支架的长期稳定运行。
方钢式重型地下管廊支架的设计过程是一个结合结构力学、材料科学、工程实际和国家相关规范标准的过程,以下是一般的步骤概述:
需求分析与初步设计:收集项目信息:了解管线类型、数量、尺寸、荷载等参数,以及地质条件、地震烈度、施工环境等因素。
设计目标设定:确定支架的承载能力、抗震性能、耐久性要求,并考虑安装和维护便捷性。
力学计算与选材:结构力学计算:根据预估的管道荷载(自重、工作荷载、地震作用力等)进行静力分析和动力分析,确保支架具有足够的强度和刚度。
选材设计:选用符合国标要求的Q235B、Q345B等高强度钢材作为方钢式重型地下管廊支架的原材料,保证其力学性能满足设计要求。
结构形式设计:方案设计:绘制支架的三维模型,包括立柱、横梁、托臂等构件,采用方钢式重型地下管廊支架作为主要受力元件。
连接节点设计:设计合理的连接件,如法兰盘、螺栓、焊接等,以确保各部件间的有效连接和荷载传递。
防腐处理与耐久性评估:防腐方案选择:考虑地下环境的腐蚀因素,通常采用热浸镀锌或涂装防腐涂料等方式提高支架的耐蚀性。
耐久性分析:参照相关规范预测支架在预期使用寿命内的性能衰减情况,确保达到规定的使用年限。
预埋件设计与定位:预埋槽道设计:为确保支架牢固固定于混凝土结构中,需要设计预埋槽道或其他预埋件的位置、尺寸和安装方式。
定位放线:根据施工图纸,精确地在施工现场标定预埋件位置,确保与后续支架安装匹配。
标准化与优化设计:标准化模块设计:尽可能将方钢式重型地下管廊支架设计成可重复使用的标准化组件,以便于工厂预制和现场快速安装。
施工可行性评估:综合考虑施工难度、成本、周期等因素,对设计方案进行优化调整。
图纸绘制与审查:绘制详细施工图纸,包括结构图、装配图、节点详图等,并提供必要的技术说明和安装指南。
将设计图纸提交给相关部门和专家进行评审,确认其符合国家规范及工程实践的要求。
施工配合与后期服务:设计人员需参与施工过程,提供技术支持和指导,解决施工过程中出现的技术问题。
在支架安装完成后,跟踪检查,确保与设计意图相符,且能够满足实际运营需求。
总之,设计方钢式重型地下管廊支架是一个系统性、严谨的工作流程,需充分考虑多种因素并严格遵循国家标准和行业规范。
